Proyectos Industriales

UF+RO Supermetanol

Water Partners suministró un sistema de ósmosis inversa a nuestro cliente Gamma Chemical Corp, proceso que cuenta con dos pasos instalados en contenedores de 40 ft. HC. El sistema producirá 4000 m3/día de agua permeada con baja conductividad para las calderas de la planta de producción de metanol del Complejo Petroquímico José, en Barcelona, Venezuela.

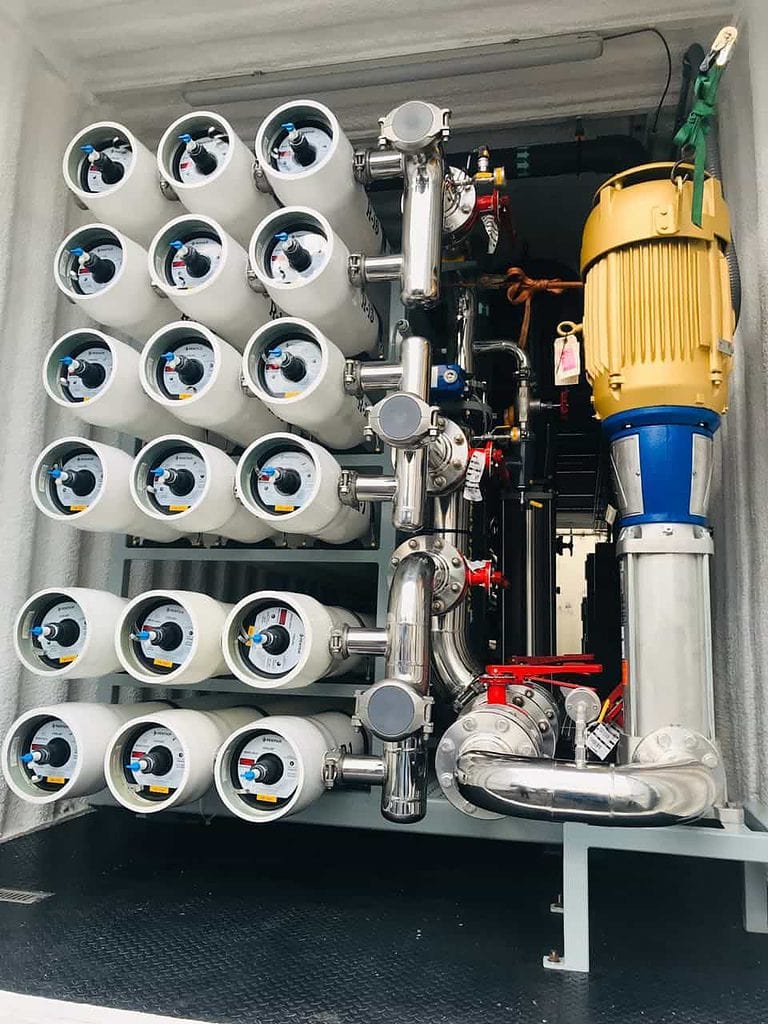

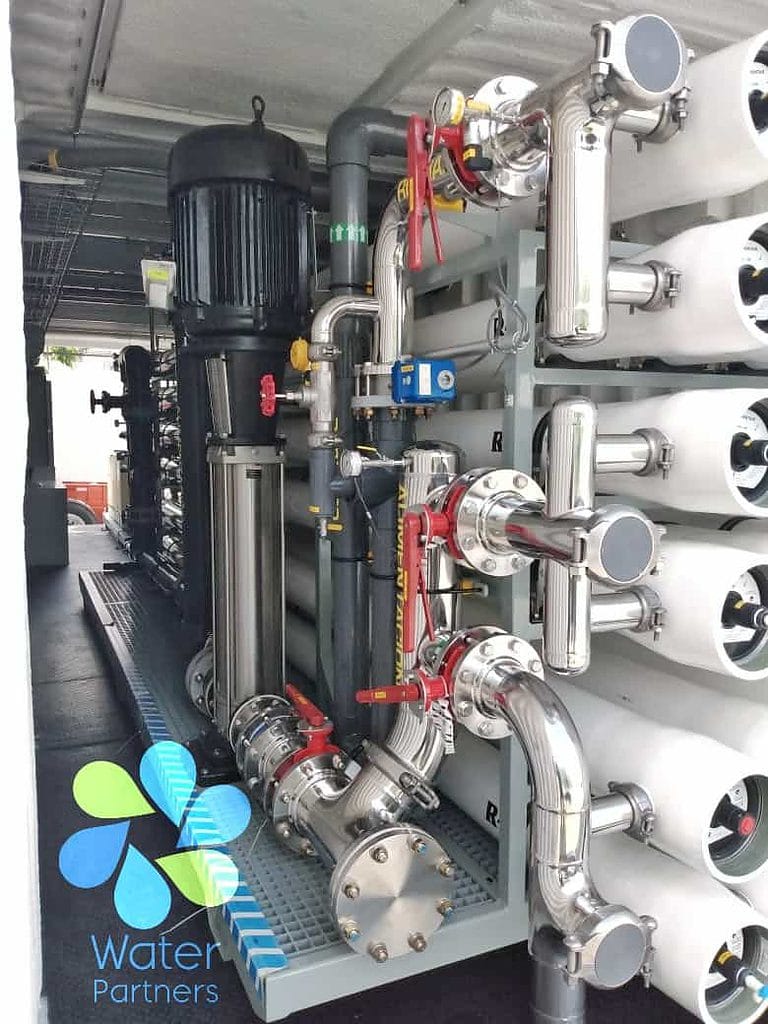

Cada tren de Ósmosis Inversa cuenta con 108 membranas Hydranautics CPA5-LD dispuestas en 18 vasos (10:5), bomba de alta presión Grundfos CRN 125, control por medio de PLC CompactLogix y un HMI Allen Bradley de 10”. La planta está containerizada (40ft HC) y cuenta con iluminación, aire acondicionado, piso antiresbalante y sistema integrado CIP para limpieza de membranas.

Procesos y sistemas:
2 filtros autolimpiantes Orival ORG060 de 50 micras
60 membranas de UF Dupont Integrapac 5, dispuestos en 3 skids de 20 membranas cada uno.
Prefiltración con Cartuchos Truwater HiFlow 60” de 5 um – 5 unidades

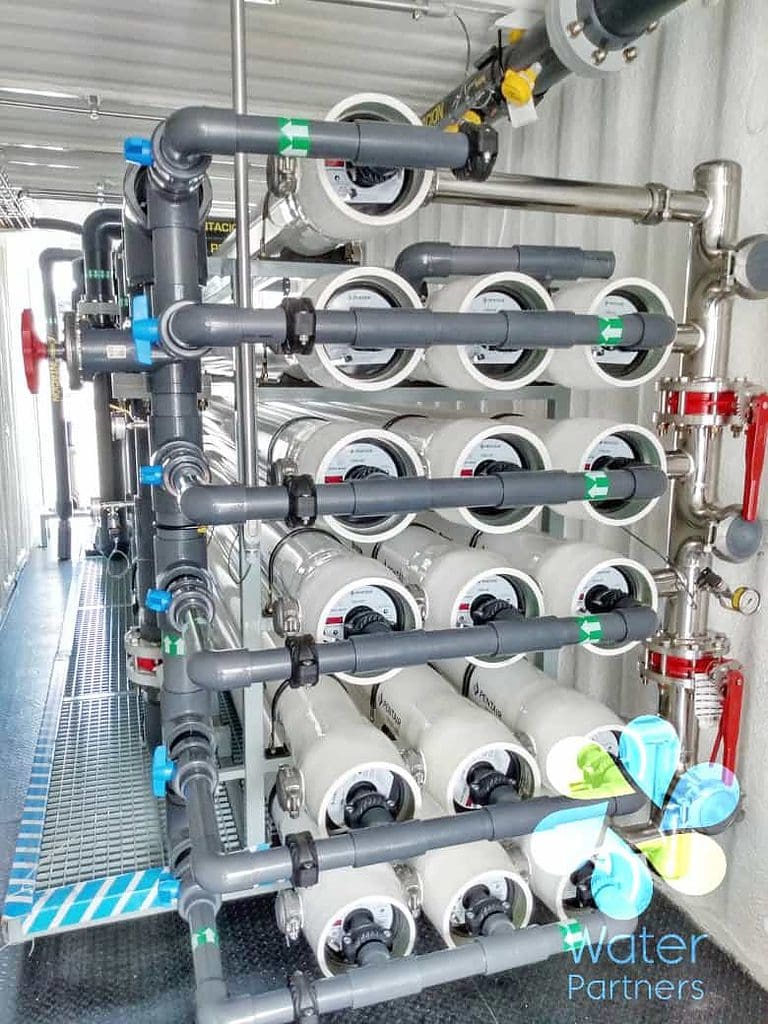

Primer paso de Ósmosis Inversa con arreglo 12:6 con 108 membranas Dupont HRLE
Desgasificación Inter etapas con Membranas Ligasep LDM-040
Segundo paso de Ósmosis Inversa con arreglo 11:5 con 90 membranas Dupont Seamaxx

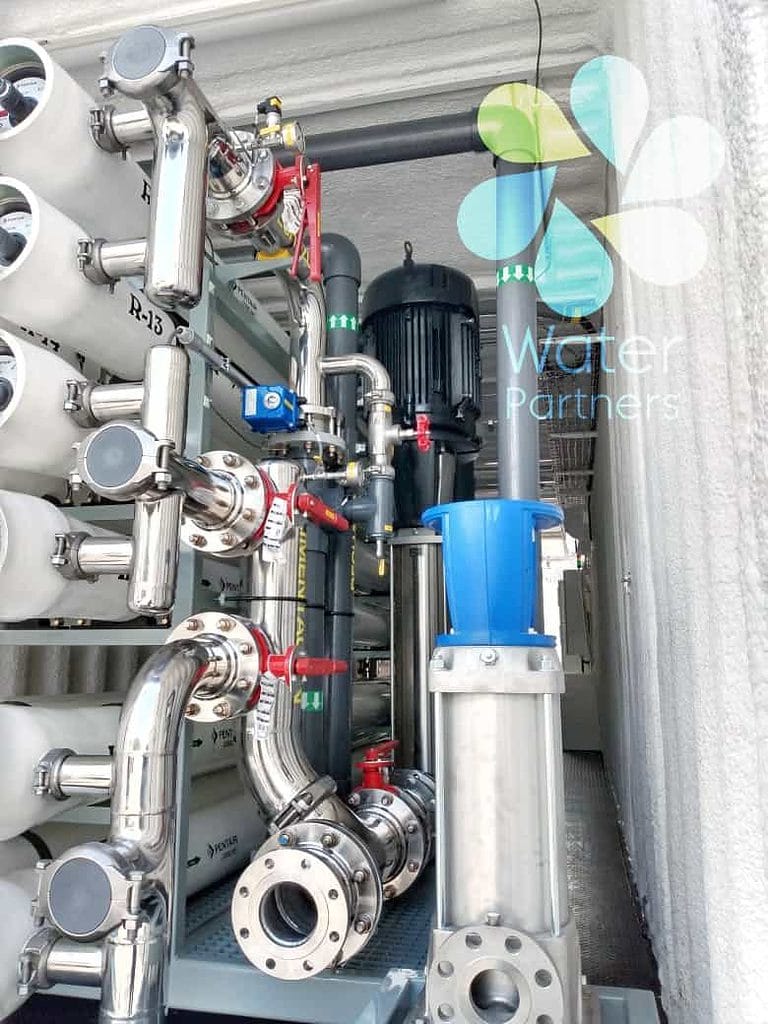

Bombas de alta presión Grundfos CRN, de acero inoxidable.
